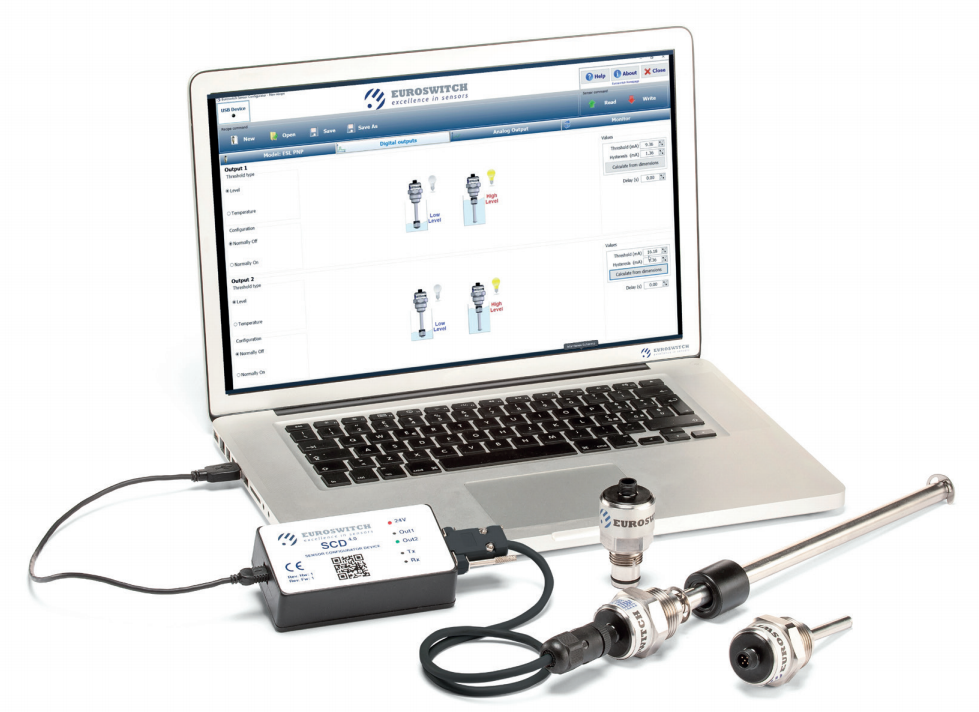

SCD 4.0 - 传感器配置设备

• 编程单元允许您读取和修改传感器的配置：

– ESL液位传感器

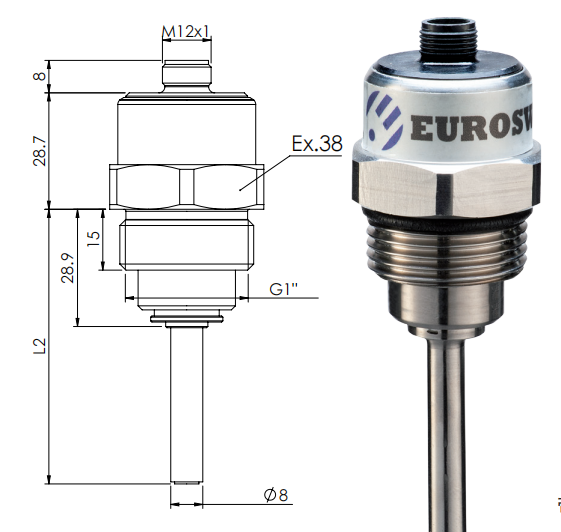

– EST / EST2温度传感器

– 电子差压变送器980

（4-20 mA输出）和983（带指示灯）。

• 无需额外的24V电源（仅USB电缆）

• 数字输出状态显示Led灯

• 免费接口软件“SCD.EXE”（用于Windows®操作系统，可从

Euroswitch.it门户的保留区下载）：

– 选择和设置数字输出

– 开/关状态，迟滞和延迟时间

– 模拟输出曲线管理 4-20 mA

– 抑制温度设定

– 过程参数和模拟输出监控

– 管理“配方”以快速复制设置

• 工作温度（-5 / + 45°C）

• 储存温度（-25 / + 50°C）

• 防护等级IP20

• 套件重量270克

• ABS“外壳”尺寸 LxHxP 112x62x32mm

• 附件包含3个连接电缆：USB-A / USB-B-D SUB 9 / M12x1

5个PIN（用于ESL，EST，980型号）-适配器M12 / M12（用

于983型号）

• The programming unit is used to read and change the sensor

configuration:

– ESL level sensor

– EST / EST2 temperature sensor

– Electronic differential pressure transmitter models 980

(4-20 mA output) and 983 (light signal).

• No need for additional 24V power supply (USB cable only)

• LED light for displaying the status of digital outputs

• SCD.EXE free interface software (for Windows®, downloadable

from the reserved area of www.euroswitch.it website):

– selection and setting of digital outputs

– ON/OFF, hysteresis and delay time

– management of the 4-20 mA analogue output curve

– inhibition temperature setting

– process parameter and analogue output monitoring

– “recipe” processing for quick duplication of settings

• Operating temperature (-5°C to +45°C)

• Storage temperature (-25°C to +50°C)

• Protection degree IP20

• Kit weight 270 g

• Dimensions of ABS crate 112x62x32mm WxHxD

• Accessories included: 3 connecting cables USB-A/USB-B-D

SUB 9 / M12x1, 5 pins (for models. ESL, EST and 980) – M12/M12

adapter for model 983.
