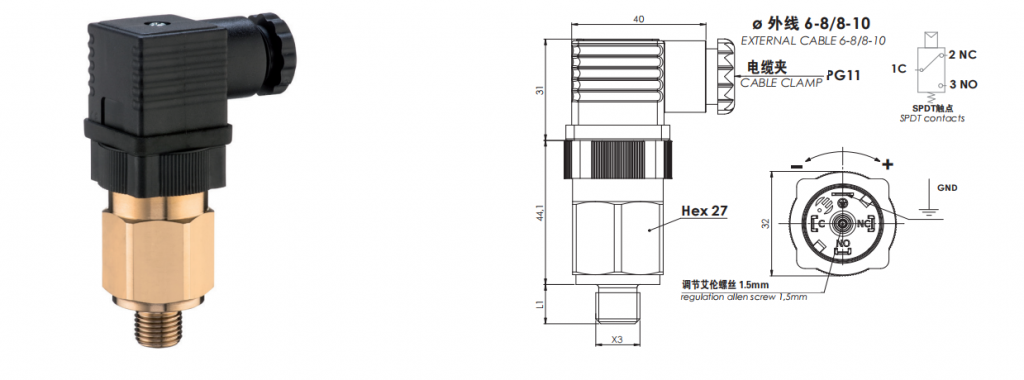

膜片压力开关 - SPDT 触点

2025-03-27 分类：传感器阅读() 评论(0)

代码 – PART NUMBER	设定范围 / Setting range (巴 bar)	20°C下的公差 / Tolerance at 20°C (巴 bar)
49 2 0	0.3 – 1.5	±0.15
49 2 1	1 – 5	±0.3
49 2 2	1 – 12	±0.5
49 2 3	10 – 60 (1)	±2

活塞	Case Material	螺纹 (X3) Threads (X3)	L1 (mm)	膜片 (见17页) Diaphragms(see page 17)
0 镀锌钢体	0 Zinc plated steel case	1 1/8″ Gas圆锥	10	1 NBR
1 黄铜	1 Brass	2 1/4″ Gas圆锥	12	2 FKM (标准)
2 AISI 316 *不锈钢	2 Stainless steel AISI 316 *	3 M10x1K圆锥	10	3 EPDM CH
5 AISI 303 *不锈钢	5 Stainless steel AISI 303 *	4 M12x1.5圆柱	9	4 CR
		H 1/4″ Gas圆柱	12	5 硅酮
		G 1/8″ Gas圆柱	10	6 HNBR

(1) 仅适用于镀锌本体 – Available only with body Zinc plated or Stainless steel
*标准G 1/4″ 圆柱 *Standard G1/4″ cylindrical
UL CSA版本在代码末尾添加U。示例：: 49 2 ▲ ● ■ U
For UL CSA version add U at the end of the code Example: 49 2 ▲ ● ■ U

中文参数	中文说明	英文参数	英文说明
电触点	镀银	Electric contacts	Silver
调整螺丝	调节螺丝1.5mm	Regulation screw	Allen Key 1,5 mm
液体最高温度	80°至120°C (根据膜片) UL CSA版本85°C	Max fluid temperature	80° to 120°C depending on diaphragm UL/CSA version 85°C
电流状态	SPDT触点	Electrical condition	SPDT (exchange contact)
电气特性	5 (4) A / 14 Vdc	Electrical characteristics	5 (4) A / 14 Vdc
	4 (3) A / 30 Vdc		4 (3) A / 30 Vdc
	5 (3) A / 125 Vac		5 (3) A / 125 Vac
	3 (2) A / 250 Vac		3 (2) A / 250 Vac
最大超压限制	钢 300巴黄铜 80巴	Max Overpressure limit	Steel 300 bar Brass 80 bar
最大超压限制	75巴 (UL CSA版本) 40巴 (UL CSA版本)	Max Overpressure limit	75 bar (UL CSA Version) 40 bar (UL CSA Version)
最大工作压力	钢 150巴黄铜 40巴	Max Working pressure	Steel 150 bar Brass 40 bar
最大工作压力	60巴 (UL CSA版本) 12巴 (UL CSA版本)	Max Working pressure	60 bar (UL CSA Version) 12 bar (UL CSA Version)
固定迟滞	设定值的~10÷40%	Fixed Hysteresis	~10÷30% of setting value
启动条件	1B	Action type	1B
机械工作寿命	10⁶活塞版本	Mechanical working life	10⁶ operations
最大扭力	25/50 Nm	Tightening torque max	25/50 Nm
防护等级	IP65	Protection degree	IP65
根据UNI EN 175301 – 803 (DIN43650) 带连接器		with connector according to UNI EN 175301 – 803 (DIN43650)
重量	~ 140 g	Weight	~ 140 g
