IO-Link是一种串行通信协议，它允许在传感器和主机之间进行双
向数据交换，而主机又可以在不同的网络，现场总线或背板总线
上传输数据，从而可以通过控制器，例如PLC或人机接口，立即
使用数据或进行远期分析。 它是可兼容IO系统和现场设备之间的
点对点通信协议。 由于其“开放标准”特性，这些设备几乎可以集
成到任何现场总线或自动化系统中。 借助此协议，可以降低总
体成本，提高流程效率并最大程度地提高机器可用性。
| 使用 | 工业应用 | Use | Industrial applications |
|---|---|---|---|

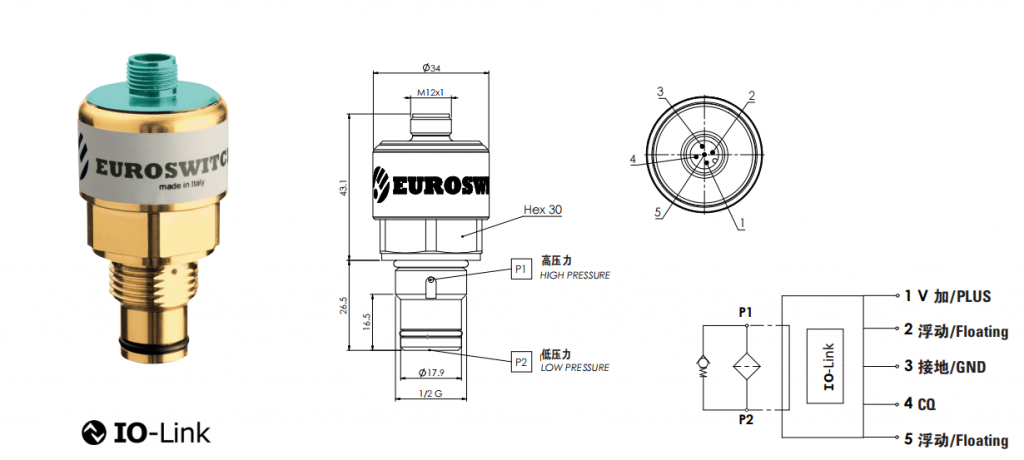

| Pin1 | 电压+24 V±10% | Pin1 | Power supply +24 V±10% |
| Pin3 | 0V – GND | Pin3 | 0V – GND |
| Pin4 | CQ | Pin4 | CQ |
| 注意1 | 输入≥FS的25%;输入≤25%FS时，输出恒定为0 bar | Note 1 | For Input ≥25%FS; If Input<25%FS Analogue signal Output is constant 0 bar |
| 注意2 | 25°C精度 = 最大FS的±5%; 热漂移（范围T*÷70°C）= FS的±6%最大 | Note 2 | Accuracy at 25° max±5%FS; Thermal drift (range T*÷70°C) max ±6% FS |
| 时间 | 启动时间= 3s 响应时间：~0.5s |
Time | Activatione time = 3s Response time = 0,5s |
| 热损耗 | T*= 20°C±2° | Thermal Lock Out | T*= 20°C±2° |
| 注意 | 如果T| Note |
if T | |
| 介质 | 油-空气 | Medium | Oil – Air |
| 机体 | 黄铜 (AISI可选) | Case | Brass (AISI optional) |
| 工作温度范围 | -20°C / +80°C | Working temperature range | -20°C / +80°C |
| 测量范围 (差压) | 2÷8巴 | Measuring ranges (Differential pressure) | 2÷8 bar |
| 机械工作寿命 | 10⁵活塞版本 | Mechanical working life | 10⁵ cycles |
| 最大工作压力 | 350÷450巴 根据螺纹不同 | Max working pressure | 350÷450 bar depending on the thread |
| 螺纹 | 1/2″ Gas (根据要求温度值可调节) | Thread | 1/2″ Gas (others on request) |
| 最大扭力 | 50-70 Nm | Tightening torque | 50-70 Nm |
| 连接器 | M12 x 5 PIN | Connector | M12 x 5 PIN |
| 防护等级 | IP67 | Protection degree | IP67 |
| 重量 | ~ 140 g | Weight | ~ 140 g |
