黑色 BLACK 黑色 BLACK		黑色 / C BLACK 关 蓝色 / NC BLUE 开 棕色 / NO BROWN

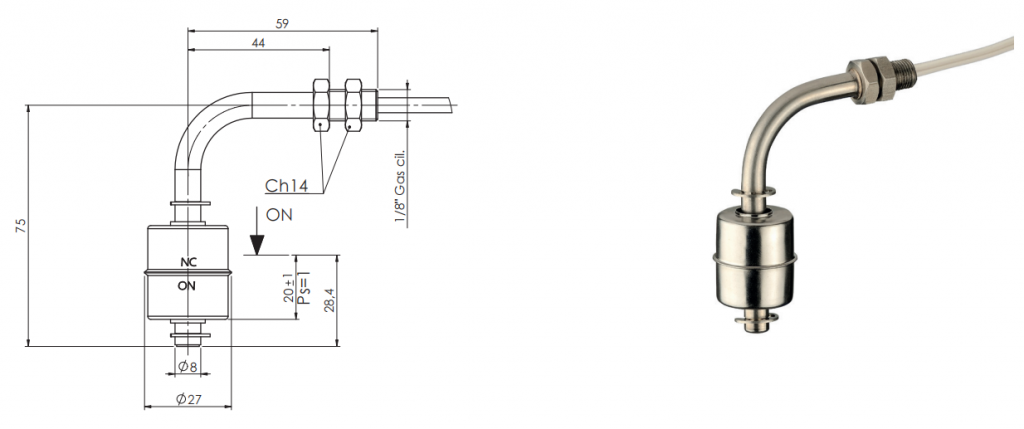

IMPG075 – 100		IMPG075 – 500
翻转浮球可切换关/开 The contact can be converted from N.C. to N.O. by rotating the float upside down
SPDT触点 – SPDT Contact
装配系统应将接地装置紧固 Grounding must be fasten by assembling system

使用范围	水 – 油 – 酸液 – 汽油(要求使用食品级液体)	Use	Water – Oil – Acids – Fuels (Alimentary liquids on request)
固定	G 1/8” 圆柱形	Fixing	G 1/8” cylindrical
杆	Aisi 304不锈钢 (316 可根据要求提供)	Stem	Stainless steel aisi 304 (316 on request)
螺帽	Aisi不锈钢	Nut	Stainless steel aisi
浮球	Aisi 316不锈钢	Float	Stainless steel aisi 316
导师	Aisi 316不锈钢	Seeger	Stainless steel aisi 316
电气连接	缆线可根据要求提供	Electrical connection	Cable on request
触点类型	簧片 开/关 (SPDT)	Type of contact	Reed N.O./N.C. (SPDT)
开关最大容量	40 W (3W SPDT)	Max switch. capacity	40 W (3W SPDT)
开关最大电流	1A (0.25A SPDT)	Max switch. current	1A (0.25A SPDT)
开关最大电压	< 250 Vac (50V SPDT)	Max switch. voltage	< 250 Vac (50V SPDT)
液体比重	> 0.8	Fluid specific weight	> 0.8
工作温度	-20°C / +100°C (HT -20°C / +200°C)	Working temperature	-20°C / +100°C (HT -20°C / +200°C)
