	代码 – PART NUMBER	设定范围 / Setting range (巴 bar)	20°C下的公差 / Tolerance at 20°C (巴 bar)
	膜片 diaphragm	24F 0 1	0.3 – 5	± 0.15
24F 0 2		1 – 10	± 0.5
24F 0 3		10 – 25	± 1
24F 0 4		25 – 80	± 2.5

活塞 螺纹连接	Case Material Thread connection	螺纹 (X3) Threads (X3)	L1 (mm)	L2 (mm)	L3 (mm)	膜片 Diaphragms
0 镀锌钢体 2 AISI 316 *不锈钢	0 Zinc plated steel case 2 Stainless steel AISI 316 *	6 1/4″Gas圆柱 G 1/8″Gas圆柱				1 NBR 2 FKM (标准) 3 EPDM CH 4 CR 5 硅酮 6 HNBR (见17页) (see page 17)

中文参数	中文说明	英文参数	英文说明

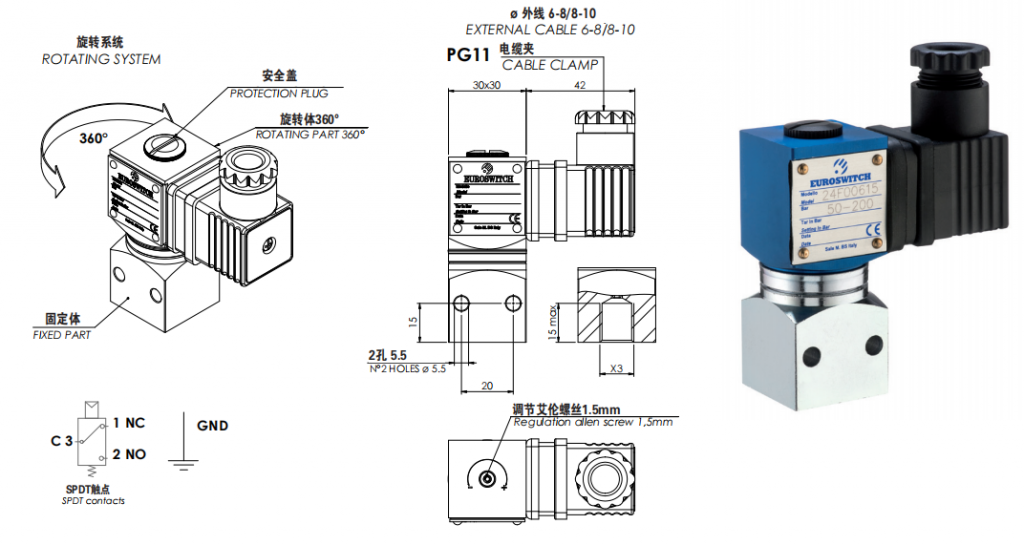

旋转体	阳极氧化铝	Rotating case	Anodized aluminium
电气特性	5 (4) A / 14 Vdc	Electrical characteristics	5 (4) A / 14 Vdc
	4 (3) A / 30 Vdc		4 (3) A / 30 Vdc
	5 (3) A / 125 Vac		5 (3) A / 125 Vac
	3 (2) A / 250 Vac		3 (2) A / 250 Vac
液体最高温度	80°至120°C，根据膜片	Max fluid temperature	80° to 120°C depending on diaphragm
启动条件	1B	Action type	1B
机械工作寿命	10⁶ 膜片版本 10⁵ 活塞版本	Mechanical working life	10⁶ diaphragm version 10⁵ piston version
最大超压限制	膜片300巴 活塞800巴	Max overpressure limit	diaphragm 300 bar piston 800 bar
最大工作压力	膜片150巴 活塞450巴	Max working pressure	diaphragm 150 bar piston 450 bar
防护等级	IP65	Protection degree	IP65
根据UNI EN 175301-803 (DIN43650) 带连接器		with connector according to UNI EN 175301-803 (DIN43650)
固定迟滞膜片	~ 10÷设定值的30%	Fixed Hysteresis diaphragm	~ 10÷30% of setting value
固定迟滞活塞	~ 10÷设定值的40%	Fixed Hysteresis piston	~ 10÷40% of setting value
重量	~ 265 g	Weight	~ 265 g
